플랜트시설
플랜트 구조설계의 정의
플랜트시설은 크게 화공·발전·산업·바이오·환경 등의 분야가 있으며, 주요 공정별 생산에 필요한 원료나 에너지를 공급해 물리적, 화학적 작용을 하게 하는 장치로서 기계·생산시설(Flatform) 및
설비시설(Pipe Rack) 등의 구조물이 지진과 바람 등 외력으로부터 안전성을 확보할 수 있도록 설계하는 것을 말합니다.
플랜트 설계과정
-
BASIC DESIGN (기본설계)
프로젝트의 초기 계획을 수립하고,
가장 기초적인 플랜트의 개념을 설정한다.계통흐름도, 배관 및 계측도면,
설비 및 기계의 사양 등을 고려하는 단계이며,
발주자의 요구나 현장상황에 따라
설계가 달라질 수 있으므로 주공정을 중점으로
설계하는 단계 -
FEED (연결설계)
기본설계와 상세설계를 연결해주는
설계단계이다.EPC 계약 전 프로젝트의 기본설계와
견적산출의 기준을 설정하며,
표기법과 사양 등을 통일시켜 입찰의 진행에
혼란을 주는 것을 방지하는 작업 등을
하는 설계단계 -
DETAILED DESIGN (상세설계)
자재 조달 및 시공을 진행할 수 있게 하는
설계 공사도면을 작성하는 단계이다.FEED 단계의 오류를 수정하거나
누락된 사항을 추가하는 등 안전성 및 시공성을
고려하여 설계를 진행하고
검토하는 설계단계
플랜트 설계 실적
플랜트설계는 생산 및 설비시설의 복잡한 결정 과정에 맞추어 순발력 있게 설계지원을 해야 하는 분야로서 기술력과 경험이 많이 필요한 분야이다.삼우구조는 지금까지 약 20여년 동안 기능과 안전성 및 경제성에 중점을 둔 플랜트 설계를 수행하고 있으며, 기본설계 후 연결 및 상세설계 단계에서는 기초공사가 동시에 진행되는 상황에서도 신속한 설계지원 및 현장 컨설팅을 통해 품질확보 유연한 공사가 이루어질수 있도록 도움을 주고 있습니다.바이오 및 환경 플랜트시설의 설계 경험을 가지고 있으며, 대표적인 프로젝트로는 삼성바이오로직스1,2,3공장, 평택전자 플랜트시설, 평택에코센터 상세설계, 한미약품 평택 BIO 플랜트, 말레이시아 SWTE 공장 등이 있으며 이와 같은 다양한 경험을 바탕으로 안전성, 경제성, 시공성, 기능성 측면에서 최고의 플랜트 설계 서비스를 제공할 것입니다.
-

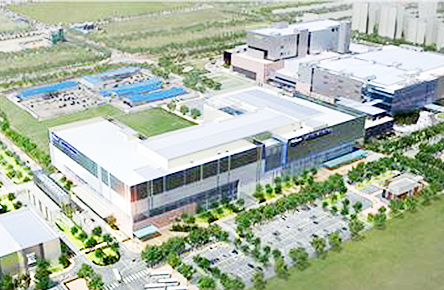

삼성바이오로직스 제2공장 구조설계
-

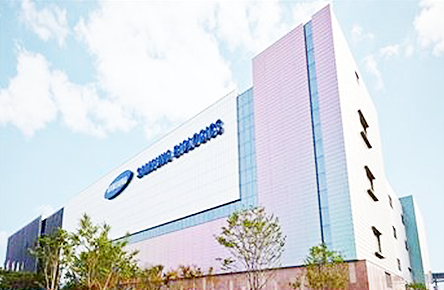

삼성바이오로직스 제3공장 구조설계
-

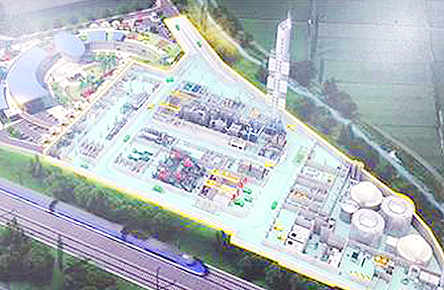

평택 에코센터 상세설계
